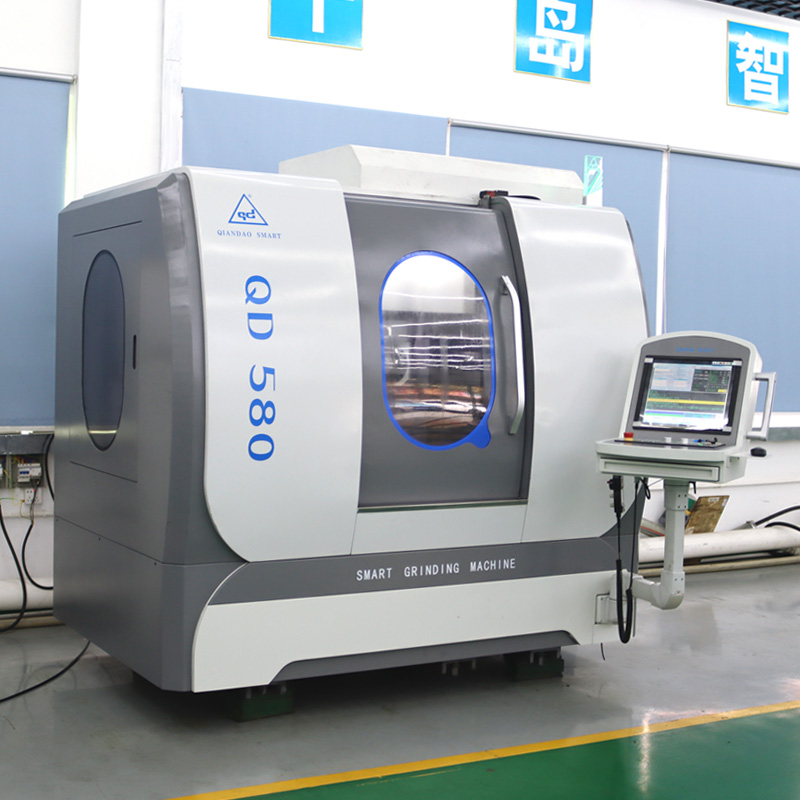

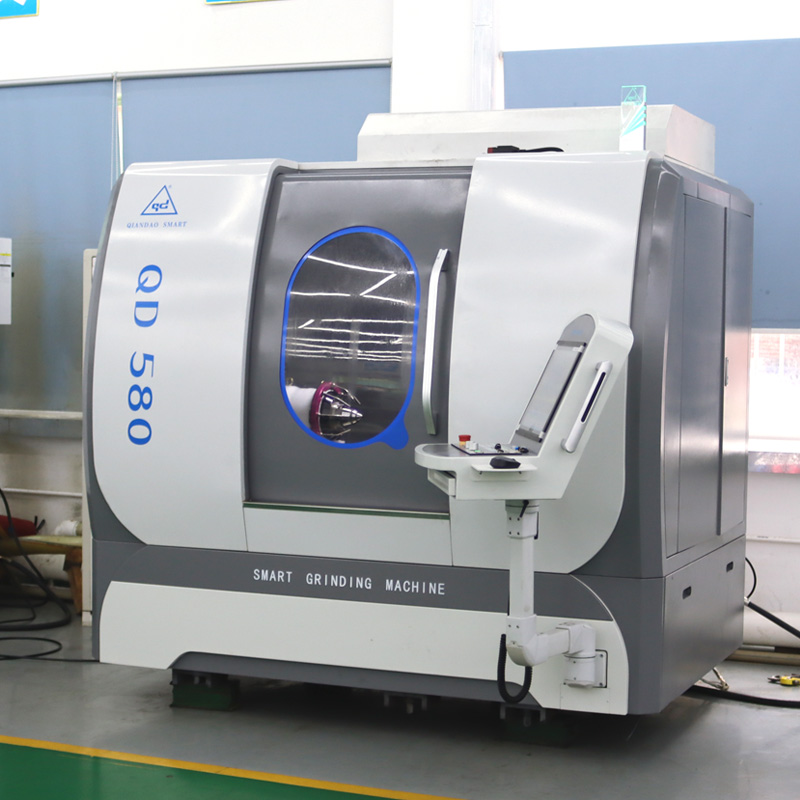

QD580數控工具磨床

數控工具磨床

2020-11-16 16:11:03

QD580是一款性能優良的刀具磨削中心,適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

機床重量:5T
數控系統:新代
加工直徑:200mm (max)
磨削長度:200mm (max)
加工槽深:20mm (max)
機床功率:28KW
外觀尺寸:2300x1600x2400mm
下載產品手冊 →
產品亮點 主要參數

機床簡介

   QD580五軸數控工具磨床是一款性能優良的刀具磨削中心,適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

1.機床外觀大氣、靈動,人機界面友好,采用天然大理石構件,機床穩定性好。

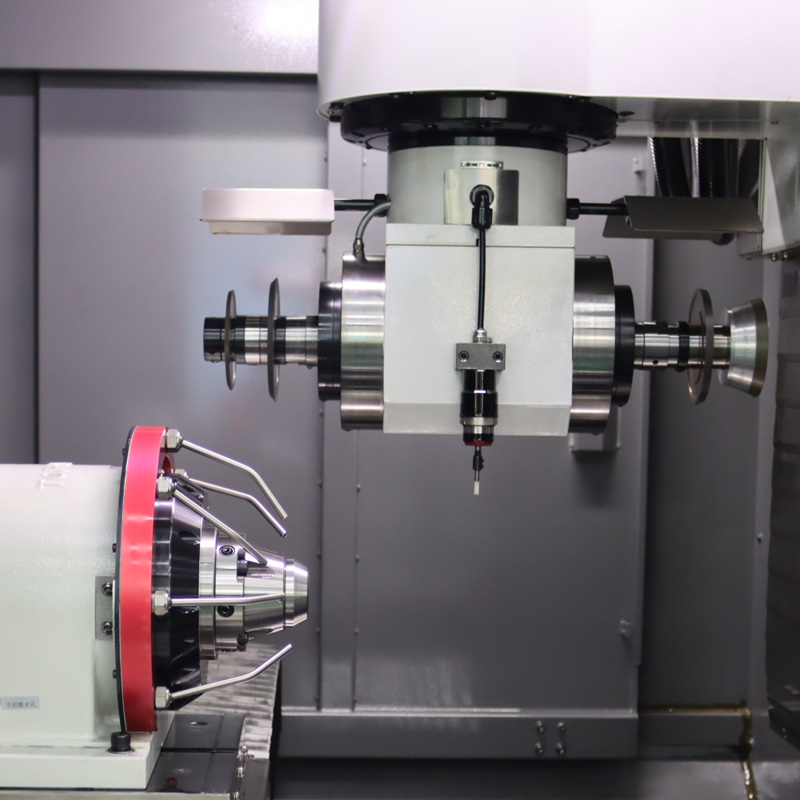

2.機床采用高剛性、高精度、大功率(18KW)直驅變頻電主軸磨頭,砂輪法蘭可同時裝2~4片砂輪,滿足一次裝夾完成對刀具的前面、后面、端面的磨削工藝需求。

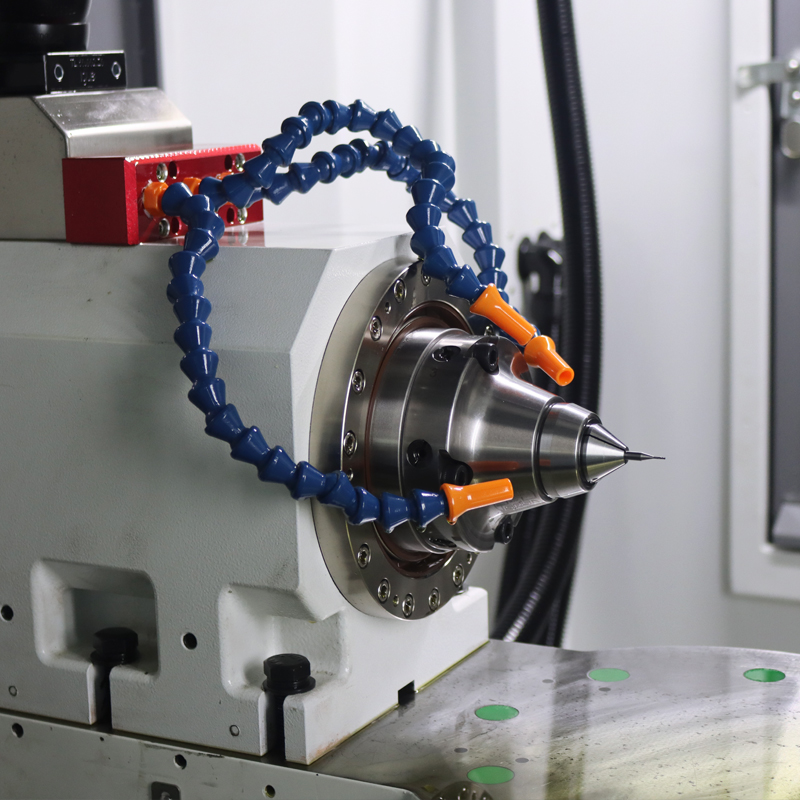

3.工件主軸采用dd直驅、軸承為NSK精密主軸軸承,配置與肖柏林精密夾頭相配套的W25精密筒夾,工件氣動夾緊。
4.機床采用新代五軸聯動控制系統及日本安川伺服單元、采用英國雷尼紹LP2DD精密測頭、上銀精密滾動線軌及滾珠絲杠、德國海德漢編碼器、,同時為更好確保加工刀具的尺寸精度,機床旋轉軸實行雙DD直驅全閉環控制,確保了機床的優越性能和工作精度。
5.機床采用全封閉外觀(正面活動拉門、右側及后面設有維修門)、手持電子手輪、專用啟停按鈕及腳踩開關、配置自動冷卻系統及冷卻液過濾油箱、配置自動潤滑裝置及吸霧接口、報警蜂鳴器、配置電器箱冷卻空調,使機床的操作、保養、維護變動簡單方便。
